一、引言
差示掃描量熱儀應(yīng)用越來(lái)越廣泛，這次測(cè)試案例是差示掃描量熱儀在纖維和紡織工程領(lǐng)域的應(yīng)用。聚酯纖維是目前使用比較廣泛的一個(gè)合成纖維，由有機(jī)二元酸和二元制濃縮而成，經(jīng)過(guò)紡絲得到的合成纖維。目前來(lái)說(shuō)聚酯類(lèi)纖維主要包括聚對(duì)苯二甲酸丁二醇酯(PBT)和聚堆本二甲丙酸(PTT)。而利用DSC差示掃描量熱儀，對(duì)聚對(duì)苯二甲酸丁二醇酯(PBT)進(jìn)行了熱性能測(cè)試，通過(guò)去研究PBT在不同升溫速率下的熱性能變化確定升溫速率，研究PET的質(zhì)量與熱焓之間的線性關(guān)系，確定了PBT材料在DSC設(shè)備中的一個(gè)定量分析方法。同時(shí)，通過(guò)差示掃描量熱儀對(duì)織物材料的成分、結(jié)構(gòu)和性能進(jìn)行深入的研究，為紡織品的開(kāi)發(fā)和應(yīng)用提供重要的技術(shù)支撐。
二、實(shí)驗(yàn)操作
2.1 儀器及實(shí)驗(yàn)條件
設(shè)備：差示掃描量熱儀DZ-DSC100A（南京大展檢測(cè)儀器有限公司）
氣體：氮?dú)鈿夥?流量為50ML/min
實(shí)驗(yàn)條件：分別進(jìn)行5k/min，10k/min，20k/min，30k/min，40k/min測(cè)試。升溫至300°。
2.2 測(cè)試情況

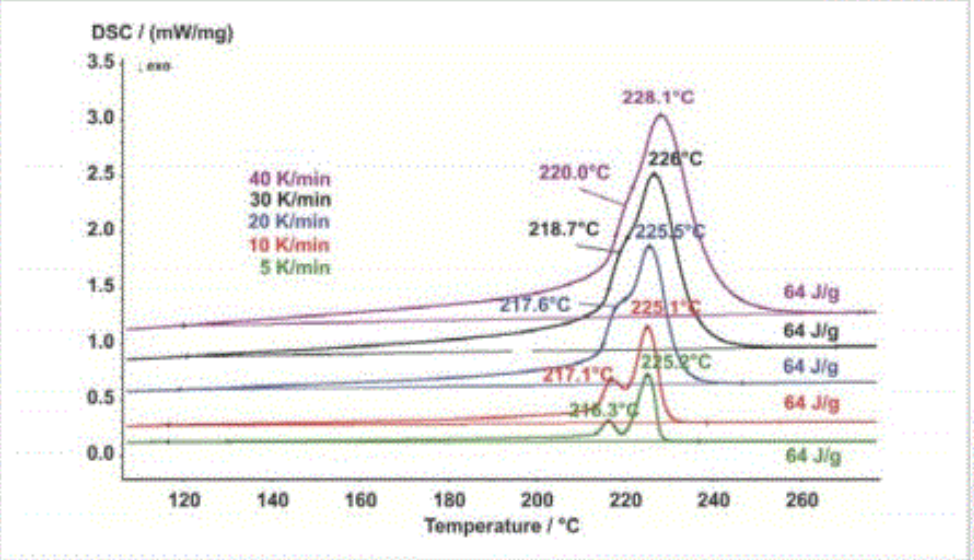

下圖給出了不同的升溫速率對(duì)PBT熔融過(guò)程的基本測(cè)試情況，可以看出PBT在不同的升溫速率的一個(gè)測(cè)試情況，升溫速率越快，dsc曲線峰變寬。我們發(fā)現(xiàn)在40k/min的升溫速率下，PBT的熱焓下降較快，因此我們選擇熱效應(yīng)較好且分離較為完全的升溫速率30k/min。
2.3 樣品量選擇
由于PBT在升溫情況下有著明顯較好的熱效應(yīng)，因此，我們只要在線性范圍內(nèi)的樣品量均可滿(mǎn)足測(cè)試要求，一般為10-15mg即可。
三、結(jié)論
采用差示掃描量熱法對(duì)PBT進(jìn)行了熱性能研究測(cè)試，由此能夠確定一種快捷簡(jiǎn)單方便的PBT定量測(cè)試方法，測(cè)試結(jié)果符合FZ/T 01053-2007《紡織品纖維含量的標(biāo)識(shí)》標(biāo)準(zhǔn)要求，可用于PBT紡織產(chǎn)品的定量檢測(cè)。
