專(zhuān)注檢測(cè)儀器的研發(fā)與生產(chǎn)打造科學(xué)儀器行業(yè)先進(jìn)品牌
全國(guó)咨詢(xún)熱線:400-885-2060
您的位置: 首頁(yè) > 技術(shù)方案 > 應(yīng)用案例

DSC差示掃描量熱儀測(cè)膠水的固化度

作者:小編時(shí)間:2024-08-29 次瀏覽

信息摘要: 一、固化度的定義   固化度是衡量材料從液態(tài)或塑性狀態(tài)轉(zhuǎn)變?yōu)楣虘B(tài)或硬化狀態(tài)的程度的指標(biāo)。在不同的領(lǐng)域,固化度的具體定義和測(cè)量方法可能有所不同,但通常都涉及到

  一、固化度的定義

  固化度是衡量材料從液態(tài)或塑性狀態(tài)轉(zhuǎn)變?yōu)楣虘B(tài)或硬化狀態(tài)的程度的指標(biāo)。在不同的領(lǐng)域,固化度的具體定義和測(cè)量方法可能有所不同,但通常都涉及到材料物理或化學(xué)性質(zhì)的變化。以下是 固化度的一些常見(jiàn)定義:

  化學(xué)固化度:在化學(xué)反應(yīng)中,特別是聚合物的固化過(guò)程中,固化度指的是反應(yīng)物分子之間形 成化學(xué)鍵的百分比。這通常通過(guò)化學(xué)反應(yīng)的進(jìn)展來(lái)衡量,例如,一個(gè)完全反應(yīng)的系統(tǒng)具有 100%的化學(xué)固化度。

  熱固化度:在熱固化材料中,固化度可以表示為材料在加熱過(guò)程中達(dá)到的固化階段。這通常通過(guò) DSC(差示掃描量熱法)等熱分析技術(shù)來(lái)測(cè)量,通過(guò)分析材料在加熱過(guò)程中的熱量變化來(lái)確定。



  二、差示掃描量熱法和應(yīng)用

  差示掃描量熱法的工作原理是通過(guò)測(cè)量樣品和參比物在受控溫度程序下的熱量流動(dòng)差異來(lái)分析樣品的熱性質(zhì)。

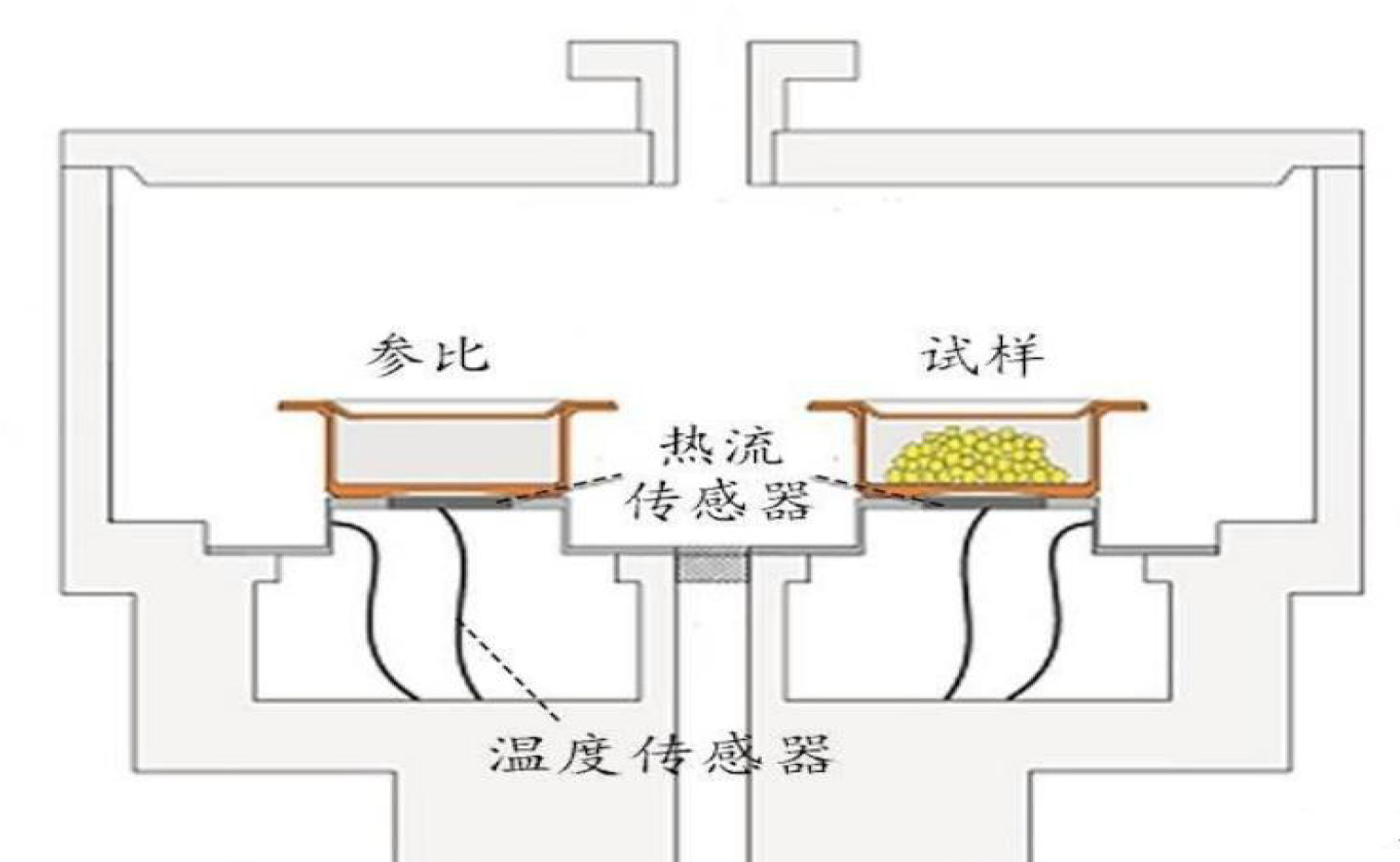

  熱流型DSC的工作原理圖



  差示掃描量熱法(DSC 法)廣泛應(yīng)用于塑料、橡膠、涂料、膠粘劑、醫(yī)藥、石油化工等不同 領(lǐng)域,主要用于高分子材料的定性、定量分析,根據(jù) DSC 曲線,可以測(cè)定多種熱力學(xué)和動(dòng) 力學(xué)參數(shù),包括測(cè)試熔點(diǎn)、玻璃化轉(zhuǎn)變溫度、結(jié)晶度、熔融熱、結(jié)晶熱、純度、相轉(zhuǎn)變溫度、 不同材料的相容性、比熱容、反應(yīng)熱、轉(zhuǎn)變熱、相圖、反應(yīng)速率、結(jié)晶速率、結(jié)晶度以及樣 品純度等。



  三、實(shí)驗(yàn)步驟與分析

  1、樣品

  膠水材料



  2、測(cè)試儀器

  本次測(cè)膠水固化度所用儀器是南京大展儀器的DZ-DSC300C差示掃描量熱儀,是一款低溫差示掃描量熱儀,溫度范圍是-40~600℃,采用半導(dǎo)體制冷,優(yōu)勢(shì)在于降溫快,靈敏度高,配套分析軟件,可實(shí)時(shí)采集測(cè)試圖譜,進(jìn)行數(shù)據(jù)分析。


  3、測(cè)試方法

  第一階段是以10℃/min的升溫速率從25℃升溫至270℃;

  第二階段是以20℃/min的降溫速率從270℃升溫至25℃;

  第三階段以10℃/min的升溫速率從25℃升溫至270℃。

  通氮?dú)?,流速?0mL/min。



  4、測(cè)試圖譜


  原膠測(cè)試圖譜

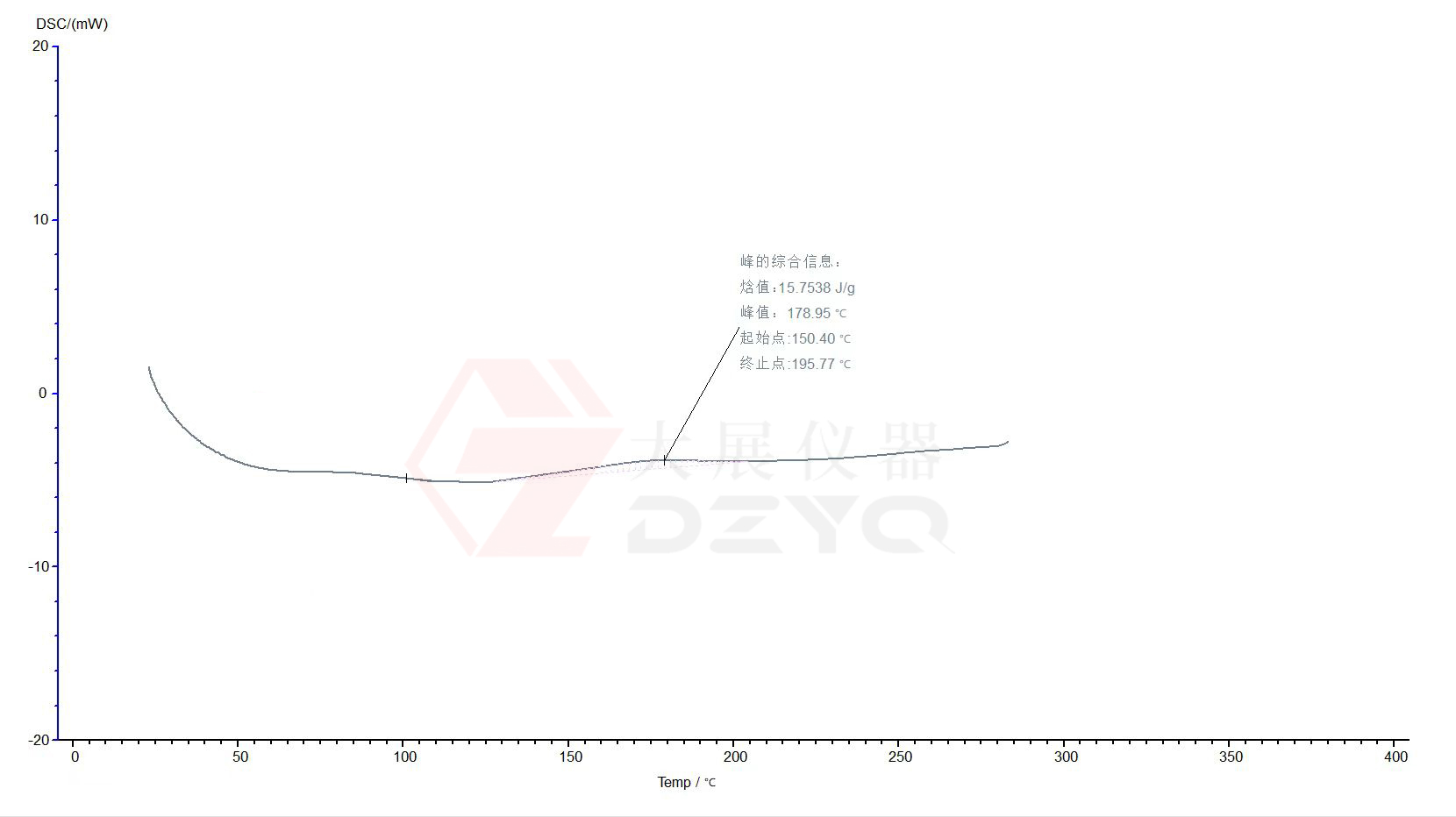

  樣品一的測(cè)試圖譜


  樣品三的測(cè)試圖譜



  5、測(cè)試數(shù)據(jù)分析

樣品編號(hào)固化放熱量固化率
原膠128.58J/g/
樣品一15.75J/g87.8%
樣品二10.55J/g91.8%


  固化率的計(jì)算:

  固化率=(原膠水焓值-固化后焓值)/原膠水焓值*100%



  6、測(cè)試參考標(biāo)準(zhǔn)

  GB/T 32369-2015密封膠固化程度的測(cè)定


應(yīng)用案例

咨詢(xún)熱線

400-885-2060
